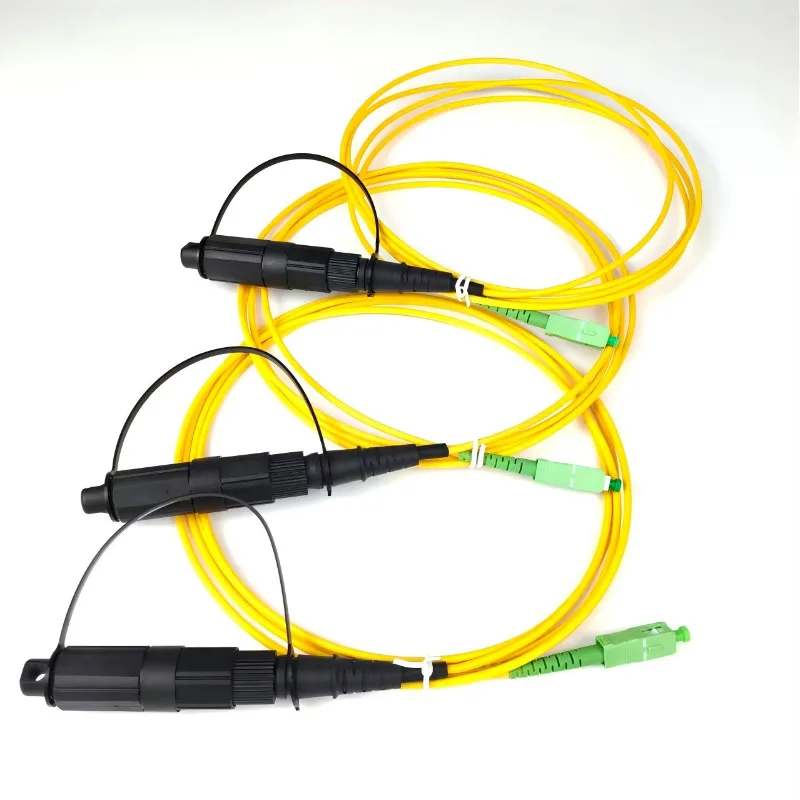

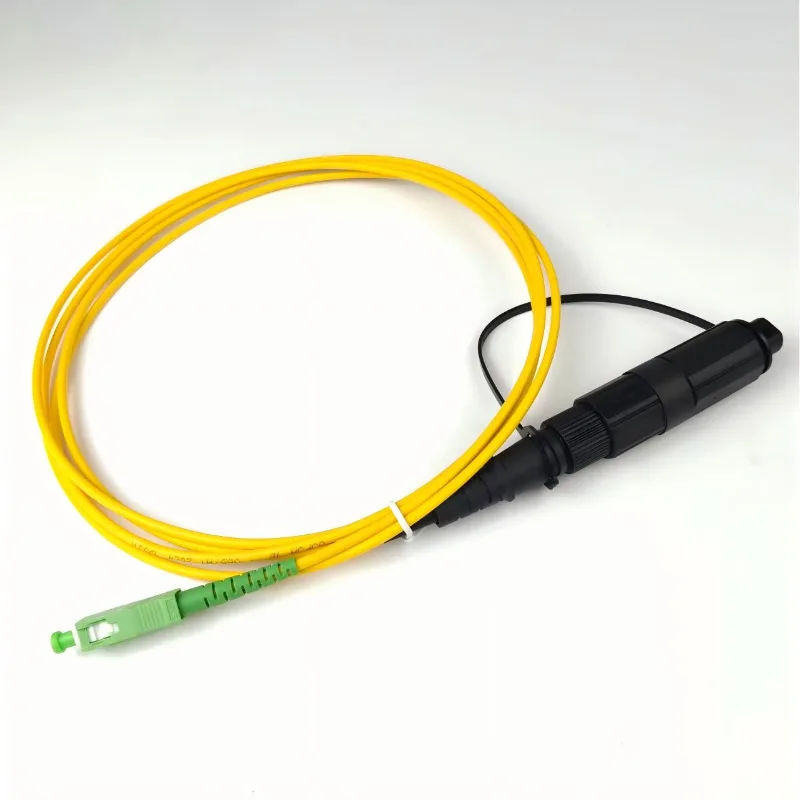

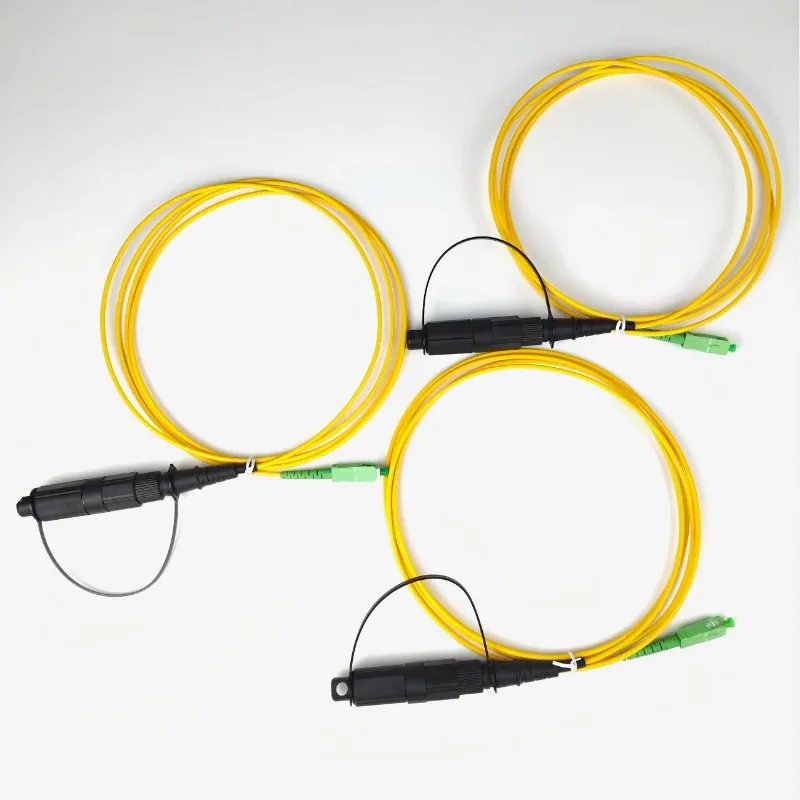

IP68 vandtæt patchledning

Fremstillet af Ningbo Yuanyi, en professionel producent og leverandør af fiberoptiske komponenter i Kina, er IP68 vandtætte patchledning produceret gennem kontrolleret forbindelsessamling, fiberpolering, inspektion og optiske testprocesser. Hver færdig ledning testes individuelt før forsendelse for at opretholde ensartet stik og optisk ydeevne.

Hvad er en IP68 vandtæt patchledning?

IP68 Waterproof Patch Cord er en forudtermineret udendørs fiberoptisk enhed designet til FTTH-netværk, udendørs distributionspunkter, adgangsnetværk og andre installationer, hvor pålidelige fiberforbindelser er påkrævet i udsatte miljøer.

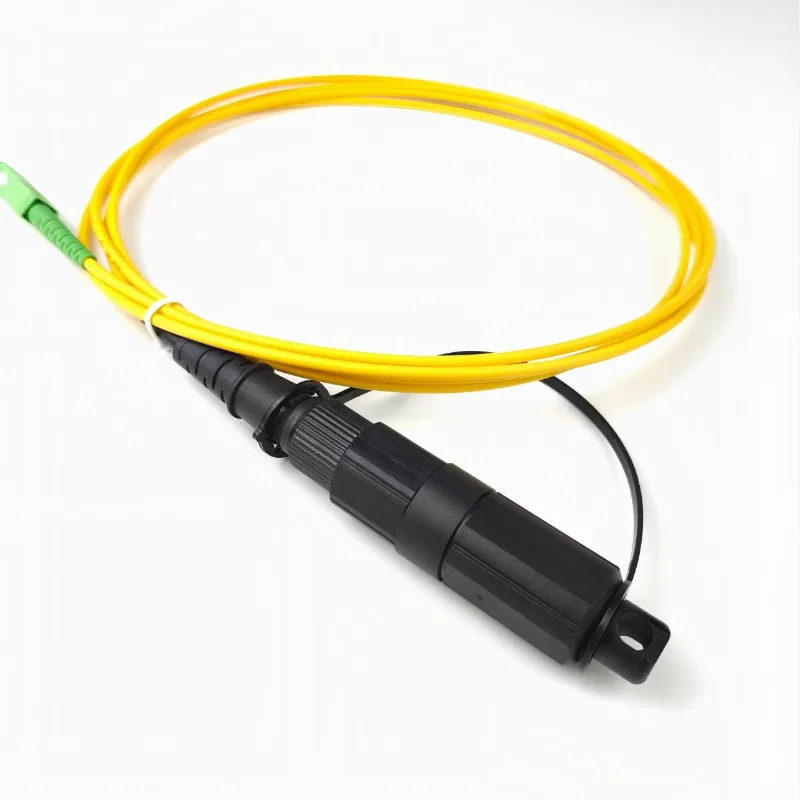

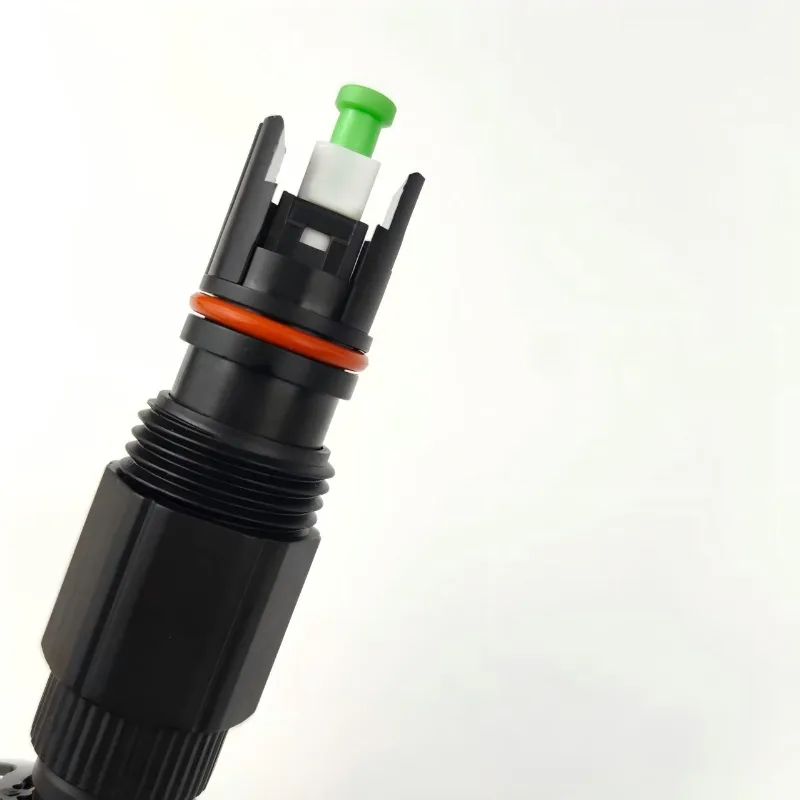

Denne enhed kombinerer et IP68-klassificeret IPSC vandtæt hanstik med et standard SC/APC-stik. Udendørsstikket er udstyret med en fastgjort støvhætte for at beskytte forbindelsen mod støv og fugt, når den ikke er i brug. Standardfiberkonfigurationen bruger OS2 single-mode fiber, mens G.657.A1 bøjningsufølsom fiber er tilgængelig til installationer med strammere routingkrav.

Strukturmaterialespecifikationer

1. Konnektorparametre

2. Specifikationer for fiberkabel

Fiberkerne: OS2 single mode fiber, 9/125μm, kompatibel med G.652D; G.657.A1 bøjningsufølsom fiber valgfri til smal ledningsføring

Yderjakke: LSZH lav-røg nul-halogen materiale; gul jakke som standard, sort PE udendørs jakke fås på forespørgsel

Kabel OD: Standard 3,0 mm simplex patch ledning / 5,0 mm rundt udendørs kabel / drop kabel kompatibel; tilpasset ydre diameter tilgængelig til specielle projekter

Standard lagerlængde: 1m, 2m, 3m, 5m, 10m; enhver ikke-standardlængde understøttet af fabriksspecifik produktion

Optisk ydeevne (testtilstand: 23 ℃ omgivelsestemperatur)

Nøglefunktioner

· IP68 vandtæt udendørs stik til krævende udendørsmiljøer

· Forudafsluttet design for hurtigere feltinstallation og tilslutning

· SC/APC-stik til standard fibergrænsefladekompatibilitet

· OS2 9/125 μm single-mode fiber som standard

· G.657.A1 fiberoption til strammere ruteføring og installationer med højere tæthed

· Indsættelsestab ≤0,30 dB

· APC-afkasttab ≥60 dB

· Driftstemperatur: -40°C til +75°C

· Kompatibel med 3,0 mm simplex patch-kabel, 5,0 mm rundt udendørskabel og fiberdropkabel

· Brugerdefineret kabellængde, fibertype, kappe, stikkonfiguration og OEM-mærkning tilgængelig

· 100 % optisk test for færdige samlinger

Typiske applikationer

Den IP68 vandtætte patch-ledning er velegnet til:

· FTTH-adgangsnetværk

· Udendørs fiberfordelingsbokse

· Fiberadgangsterminaler

· Basestation og teleinfrastruktur

· Udendørs kommunikationsskabe

· Fiberinstallationer fra luften og vejkanten

· Fiberforbindelser udsat for regn, støv og temperaturændringer

· Forudafsluttet udendørs fiberinstallation

Mekanisk og miljømæssig pålidelighed

1 Mekanisk ydeevne

Trækstyrke: Statisk aksial spænding ≥100N; optisk tabsstigning ＜0.1dB efter fjernelse af last, velegnet til udendørs slæbningskonstruktion

Bøjningsmodstand: 1000 dynamiske bøjningscyklusser ved 10 mm radius med tabsudsving ＜0,1dB; Minimum installations bøjningsradius ≥10×kabel OD; Langsigtet statisk bøjningsradius ≥15×kabel OD

Parringscykluslevetid: ≥500 parringscyklusser for IPSC vandtæt stik; ≥1000 cyklusser for SC/APC-stik uden forringelse af optisk ydeevne

Knusningsmodstand på siden: Modler 1000N/100 mm sidetryk, ingen revner i kappen eller fiberbrud indeni

2 Miljøtilpasningsevne (Fit Global Climate Zones)

Driftstemperatur: -40 ℃ ~ +75 ℃, velegnet til det kolde nordlige Europa og højtemperatur tropisk udendørs installation

Opbevaringstemperatur: -50 ℃ ~ +85 ℃, ingen komponent ældes under langdistance søtransport i forseglede beholdere

Fugtig varmeældning: 1000 timers opbevaring under 85 ℃ & 85 % relativ luftfugtighed, ingen vandlækage inde i forseglet hus, tabsstigning ≤0,2 dB

UV-modstand: 2000 timers UV-eksponeringstest uden revner i huset eller tætningsringelasticitetsfejl, garanterer lang levetid for udendørs installation

Produktkonfiguration og tilpasning

5.1 Modelkodningsregel (let for globale kunder at afgive ordrer)

Modeleksempel: YY-IPSC-OS2-APCAPC-2M Forklaring: YY = Ningbo Yuanyi Factory, IPSC = Vandtæt forbindelsestype, OS2 = Single Mode Fiber, APCAPC = Begge ender APC Polish, 2M = Kabellængde 2 meter

5.2 Fabrikstilpasningsindstillinger

Endface Change: SC/UPC blåt stik tilgængeligt til pigtail-enden for at opfylde forskellige krav til returtab

Kabeltypeopgradering: Kompatibel med 3,0 mm patchledning, 5,0 mm rundt udendørskabel eller dropkabel – vælg efter installationsbehov

Jakkeopgradering: Gnaverbestandig modificeret jakke, vejrbestandig sort PE-jakke til direkte nedgravning og barske luftmiljøer

Speciel fiberopgradering: G.657.A1 ultra-bøjningsufølsom fiber til scenarier med smalle rør og tætte ledninger

OEM-branding: Tilpasset udskrivning med kundelogo, stregkode for projektaktiver og batchsporingskode; neutral hvid-label emballage understøttet

5.3 Installationsvejledning

Før tilslutning

Rengør den keramiske hylster med en passende fnugfri optisk rengøringsserviet før sammenkobling. Støv eller forurening på endefladen kan øge indføringstabet og reducere forbindelsens pålidelighed.

Vandtæt stikforbindelse

Sørg for, at forseglingsområdet er rent og korrekt placeret. Spænd IPSC-stikket helt i henhold til konnektordesignet for at sikre, at tætningsstrukturen er korrekt indgrebet.

Kabelføring

Undgå skarpe bøjninger, overdreven trækkraft og direkte belastning af konnektorhuset. Under installationen, påfør trækkraft på kablet, hvor det er relevant, i stedet for at bruge stikket som et trækpunkt.

Ubrugte forbindelser

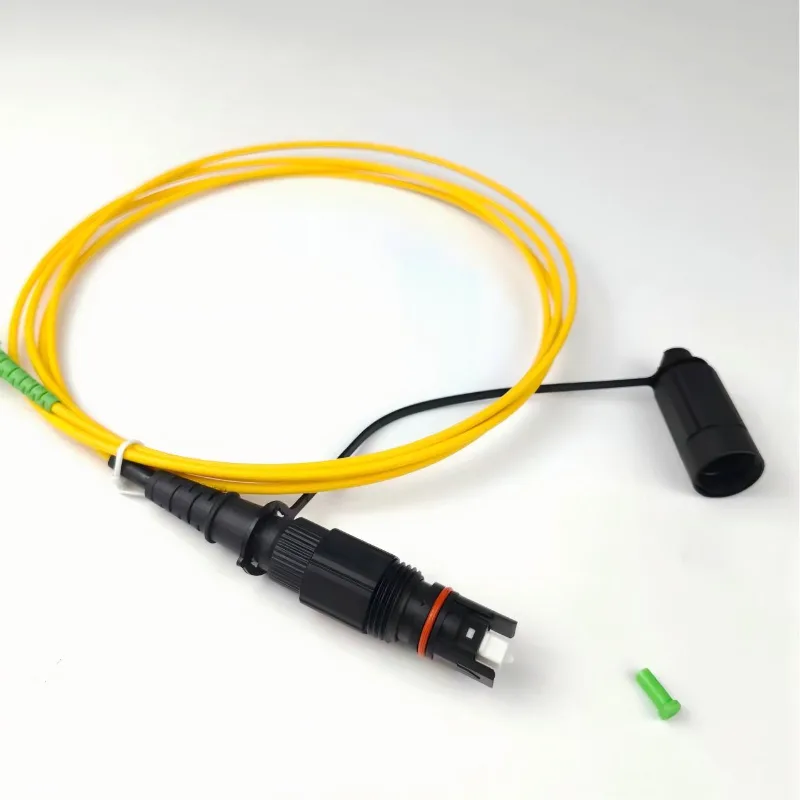

Hold den fastgjorte støvhætte og stikkets støvprop korrekt installeret, når stikket ikke er i brug. Dette hjælper med at beskytte den optiske grænseflade mod støv, fugt og andre forurenende stoffer.

Pakning og eksport

IP68 vandtætte patch-ledninger er pakket i henhold til kabellængde, konnektorkonfiguration og transportkrav.

Indvendig emballage

Hver fiberpatch-ledning kan pakkes individuelt i en beskyttende PE-pose eller tilpasset pakke for at reducere forurening og skade under håndtering.

Ydre emballage

Eksportkartoner bruger passende bølgepapemballage til at beskytte samlingerne under indenlandsk transport, søfragt, luftfragt og andre logistiske processer.

Dokumentation

Inspektionsjournaler, pakkelister og andre eksportdokumenter kan leveres i henhold til ordre- og destinationskrav.

Hvorfor vælge Ningbo Yuanyi

Ningbo Yuanyi har specialiseret sig i fiberoptiske passive komponenter og præterminerede fibersamlinger til telekommunikations- og FTTH-applikationer.

For købere, der køber IP68 vandtætte fiberoptiske patch-kabler fra Kina, leverer virksomheden:

· In-house produktion og montage

· Kontrollerede forbindelses- og poleringsprocesser

· 100 % optisk test af færdige samlinger

· Standard og tilpassede kabelkonfigurationer

· OEM og private label support

· Fleksible kabellængder og emballage

· Support til bulk- og projektbaserede ordrer
