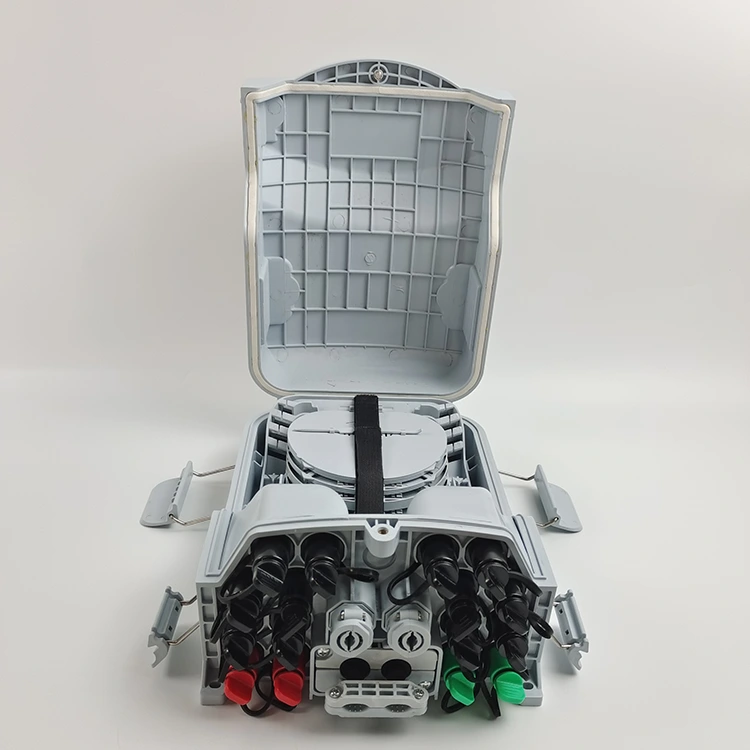

16-kerne vandtæt fiberoptisk distributionsboks

I FTTH ODN-projekter (Fiber to the Home Optical Distribution Network) giver brug af Yuanyi-fabrikkens højkvalitets16-kerne vandtætte fiberoptiske distributionsboks betydelige fordele i forhold til traditionelle fusionssplejsningsmetoder. Disse bokse optimerer konstruktionseffektiviteten og implementeringshastigheden og øger rentabiliteten. Deres stabile og pålidelige kvalitet gør dem til det foretrukne valg for de fleste FTTH-projekter, der sigter mod 5G, og de er i øjeblikket den mest moderne 16-kerne vandtætte fiberoptiske distributionsboks i Sydamerika.

Typiske anvendelsesscenarier for vandtæt fiberoptisk distributionsboks med 16 kerner omfatter: hurtig udendørs dækning i boligområder og storstilet bredbåndsinstallation i landdistrikter; høje pålidelighedskrav såsom jernbanelinjer og videoovervågningsnetværk; og vedligeholdelsessvære områder som højhøjde pæle og kældre, hvor fusionssplejsning er ubelejligt.

Yuanyi har konsekvent været leverandør af 16-kerne vandtæt fiberoptisk distributionsboks, der leverer produkter til FTTH ODN-projekter både nationalt og internationalt.

Funktioner:

(1) Den 16-kerne vandtætte fiberoptiske distributionsboks har et fuldt lukket design.

(2) Materiale: ABS, fugttæt, vandtæt, støvtæt og anti-ældning, med beskyttelsesklassificering IP68.

(3) Den 16 FO vandtætte fiberoptiske distributionsboks integrerer feeder og drop-in kabelklemning, fiberoptisk splejsning, fiksering, opbevaring og ledningsføringsfunktioner.

(4) Internt er optiske kabler, pigtails og patch-kabler ført uafhængigt, hvilket forhindrer interferens; en miniature PLC splitter bruges til installation, hvilket forenkler vedligeholdelsen.

(5) Den 16-kerne vandtætte fiberoptiske distributionsboks splejsningsbakke kan vippes opad, hvilket gør det muligt at placere fødere gennem grænsefladen for nem vedligeholdelse og installation.

(6) Boksen kan vægmonteres eller stangmonteres, velegnet til både indendørs og udendørs miljøer.

Specifikation:

Argumenter:

Konfigurationstabel:

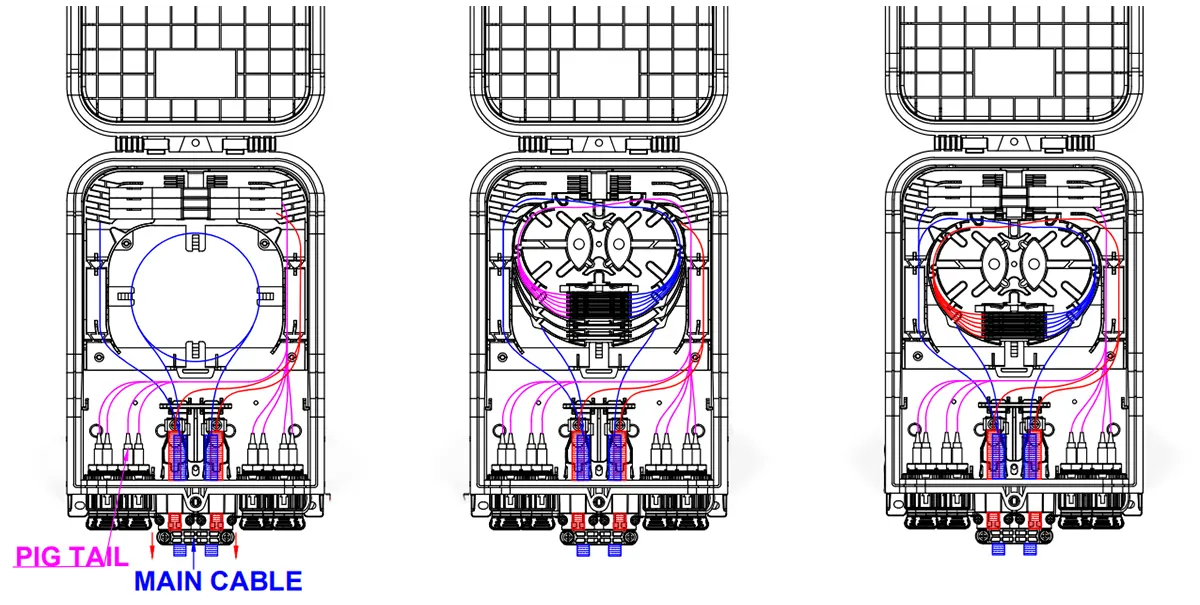

Produktkabelveje:

Produktkabelveje:

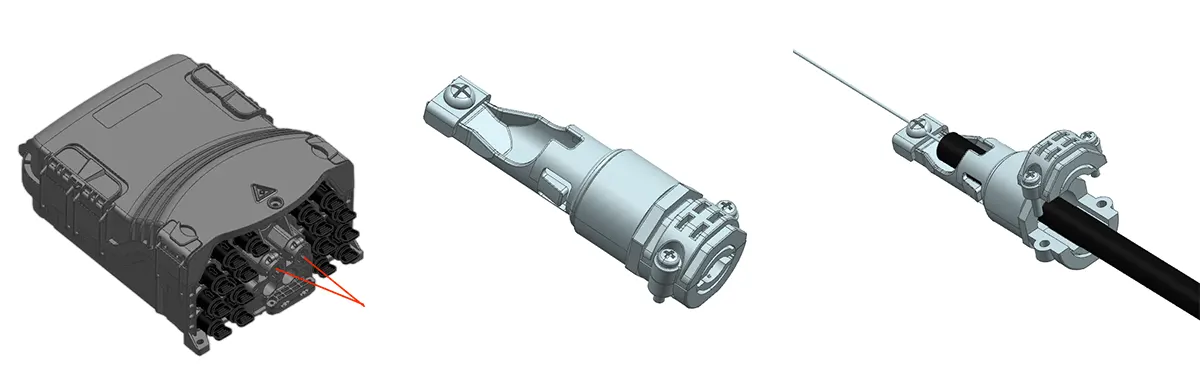

Hurtigt stik:

Hurtig installation, fastgørelse og tætning af lige-gennem optisk kabel med Fast Plug.

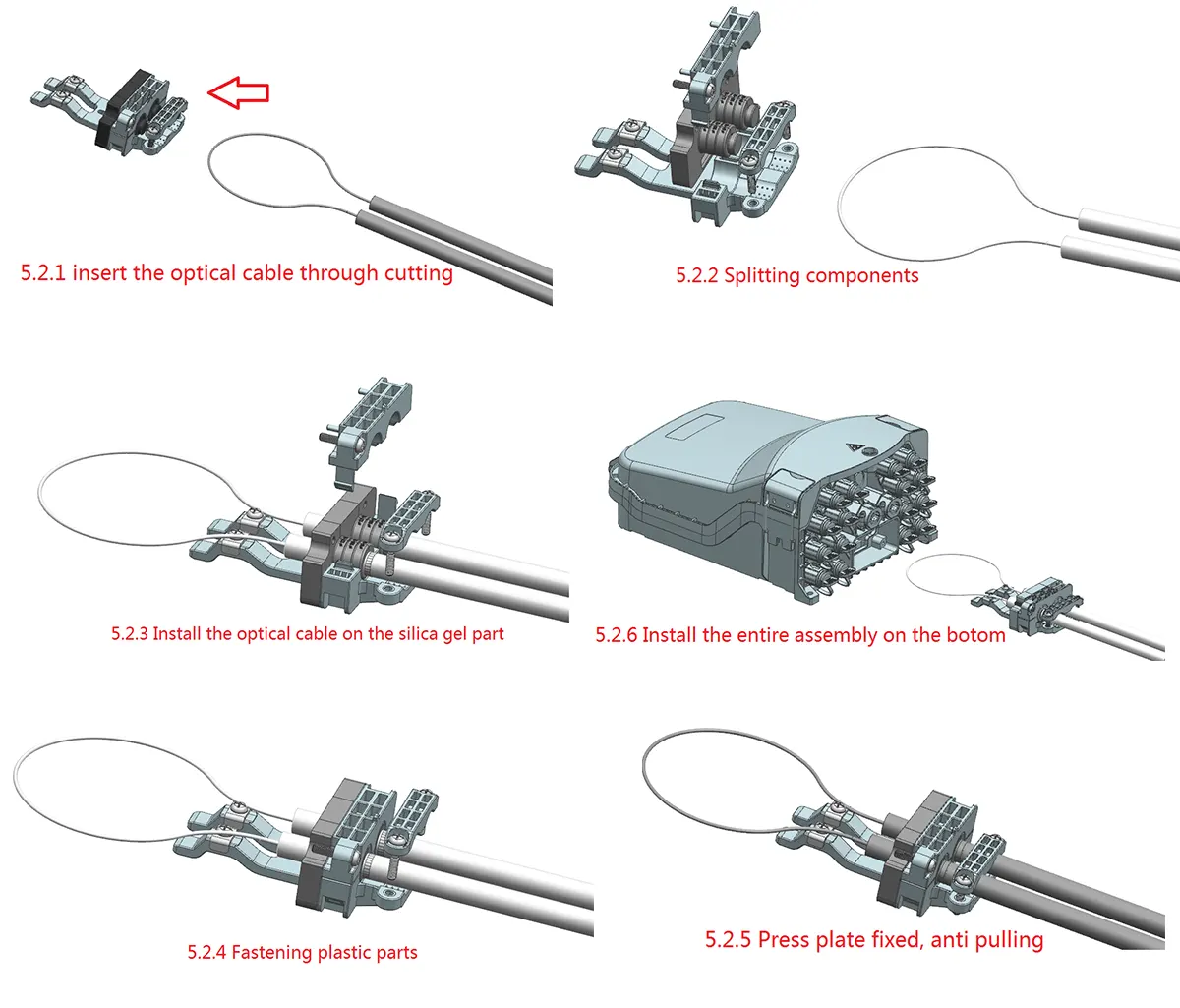

Fiberoptisk kabelforgrening:

Produktkabelveje:

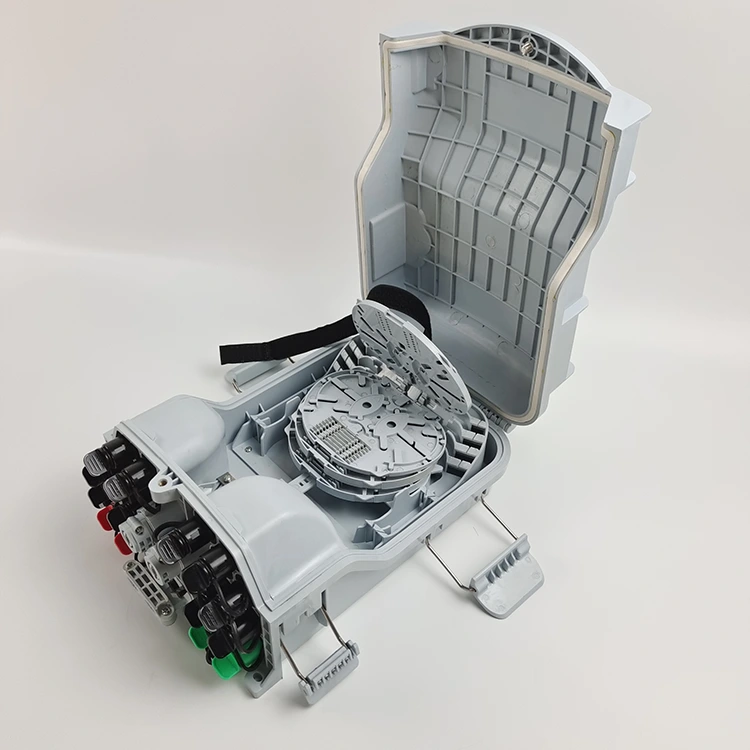

Splejsebakke:

Installation:

Vægmontering:

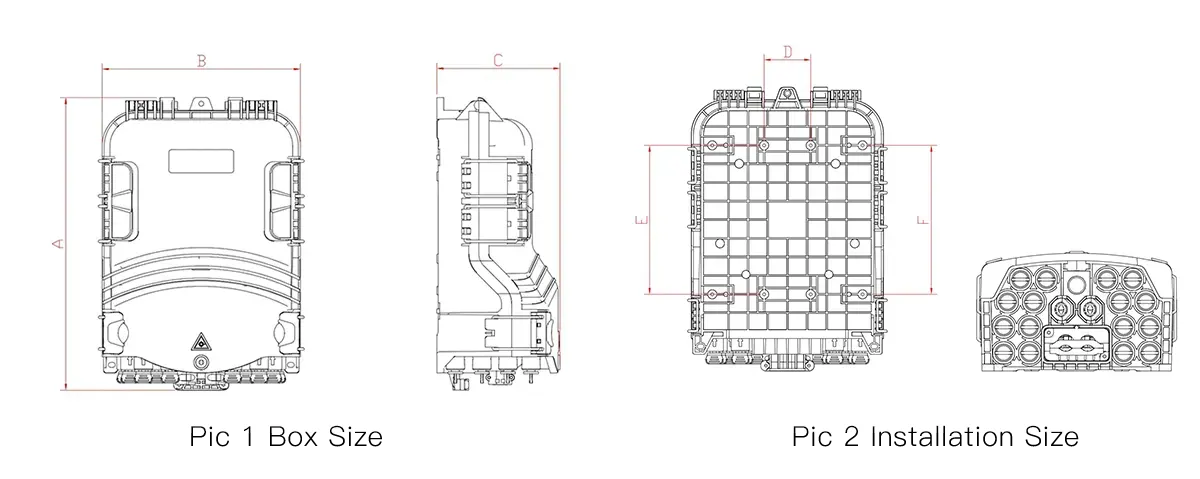

Bor 3 huller på væggen i henhold til størrelsen i tabel 1, placer ekspansionsbolte Φ7,5*40, placer kasser i justeringshuller, og fastgør med bolte (Figur 4).

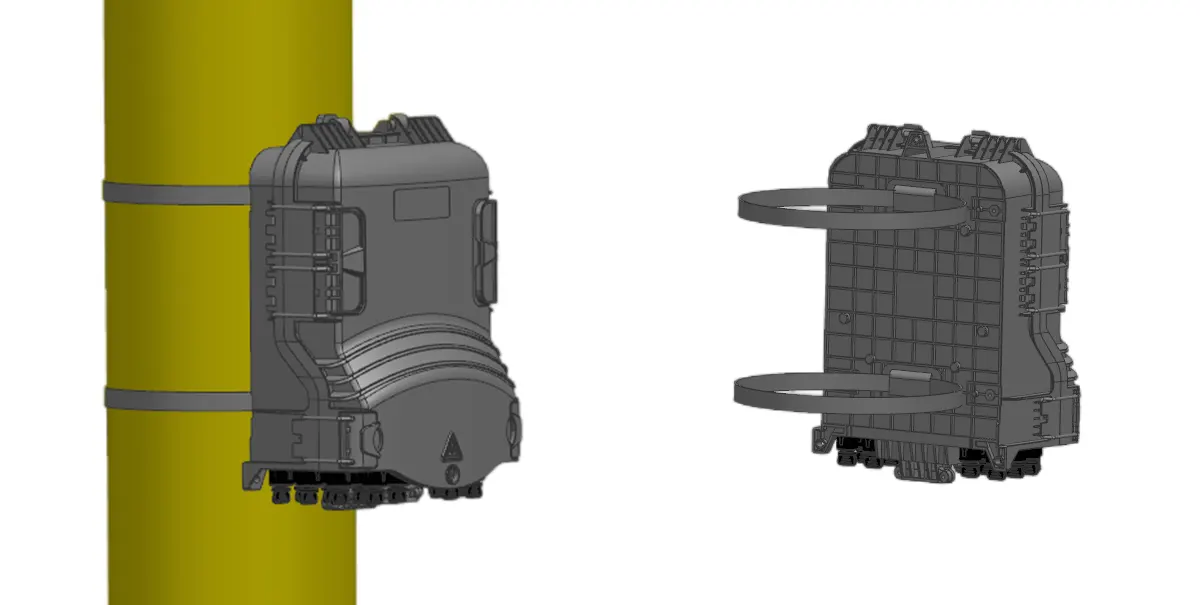

Stang montering:

Fastgør 1 sæt polære ringe til stangen (Figur 5).

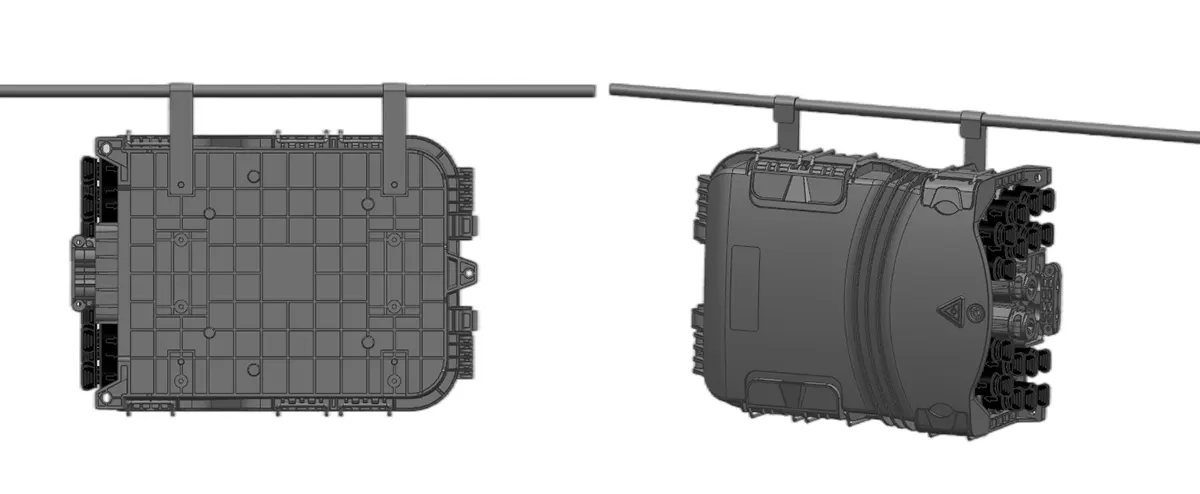

Overhead struktur:

Hæng de to trækstænger, der er installeret på chassiset over hovedet, på jerntråden, og fastgør dem derefter med bolte for at forhindre, at chassiset falder af (billede (6).

Billede 4 Vægmonteret installation

Billede 5 stangmonteret installation

Billede 6 Overheadstrukturen

Installation af fiberstik:

Billede 7 Drej piledelen af ​​fiberstikket mod uret, og tag støvhætten ud.

Billede 8 Pil-delen af ​​fiberstik er over, indsæt fiberstik i stikket og drej derefter pilen med uret.
